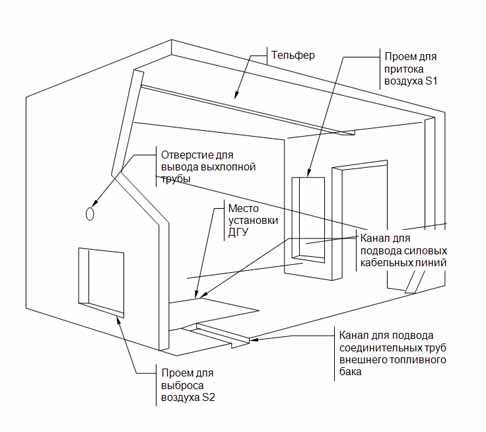

Типові вимоги і рекомендації з розміщення генераторних установок в приміщенні.

1. Приміщення для установки ДГУ повинно бути опалювальним, температура всередині не повинна опускатися нижче 5 °С. У приміщенні повинні бути забезпечені заходи протипожежної безпеки, електробезпеки та заходи щодо дотримання санітарних норм.
2. Розміри приміщення повинні забезпечити можливість заправки паливом, зміни масла, обслуговування і ремонту. Дверний отвір повинен мати достатні розміри для монтажу і демонтажу при капітальному ремонті. Зона обслуговування ДГУ становить не менше 1 метра від агрегату.
3. Для полегшення ремонтних робіт ДГУ рекомендується встановлення ручного або електричного талі (тельфера) розташованого над ДГУ за його поздовжньої осі.
4. При розміщенні ДГУ необхідно врахувати, що між стіною й радіатором встановлюється м'яка вставка (в комплект поставки не входить) для запобігання передачі вібрації від ДГУ стіні приміщення і що виключає потрапляння гарячого повітря назад в приміщення.
5. Приміщення для ДГУ повинно мати прорізи в зовнішніх стінах для припливу зовнішнього повітря (використовується для горіння та охолодження генераторного блоку і радіатора системи рідинного охолодження двигуна) і відводу гарячого повітря назовні. Отвори для припливу і видалення повітря повинні бути захищені від дощу і снігу (козирки, жалюзі і т.п.). Площа прорізу для видалення повітря відповідає площі решітки радіатора ДГУ (... ... м2). Площа прорізу для припливу в 2 рази більше площі решітки радіатора.
6. Для відведення вихлопних газів повинна бути встановлена вихлопна труба (в комплект поставки не входить), яка повинна з'єднуватися з глушником ДДУ. Труба для відведення вихлопних газів повинна через отвір в стіні виходити назовні. Вихлопну трубу необхідно обладнати конденсато-відстійником, розташувавши його в найнижчій частини труби всередині приміщення. Виконання зварювальних робіт на ДГУ заборонено, з'єднання труб виробляються хомутами або фланцями.
7. Фундамент під установку ДГУ повинен мати масу не менше 1,5 маси встановленого обладнання (... .. кг) і покладений на ізоляційні матеріали. Фундамент не повинен бути пов'язаний з несучими конструкціями будівлі. ДГУ необхідно встановити на анкера. Цвяхи виключають поздовжнє переміщення ДГУ, їх перетяжка заборонена.
8. Поверхня майданчика для установки ДГУ повинна бути рівною і горизонтальною. Наявність нерівностей призведе до деформації рами ДГУ в процесі експлуатації та пошкодження основних блоків.
9. Для укладання силових і комутаційних кабелів в підлозі повинні бути передбачені кабельні канали. Для вводу кабелів в приміщення електрощитової повинні бути виконані отвори відповідно до діаметру кабелів та вимог ПУЕ з прокладки силових кабельних ліній.
10. Для підключення ДГУ повинен бути встановлений розподільний щит із вхідним і вихідним захисними автоматами (в комплект поставки не входить) для підключення блоку керування і комутації навантаження ДДУ.
11. У приміщенні електрощитової має бути передбачене місце для встановлення настінного Блоку управління і комутації навантаження (AТS). Розміри блоку: ширина - ... мм, висота - ... мм, глибина - ... мм (розміри можуть бути змінені). Блок комутації навантаження з'єднується з ДГУ силовим і інформаційним кабелями у відповідності зі схемою, наведеною нижче.
12. Розподільний щит і ATS встановлюються поруч
