Nexys

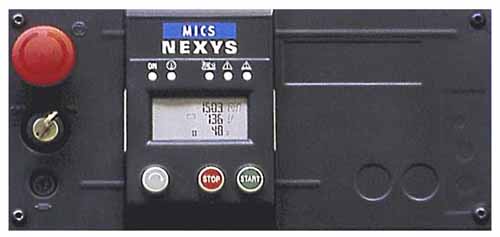

Пульт управління SDMO Nexys

MICS Nexys - це контрольно-управляющй модуль, призначений для управління генераторної установкою (ГУ). Цей модуль, з постійною напругою живлення 12В, встановлюється в шафи управління, змонтовані на рамі генераторної установки.

Стандартна конфігурація SDMO MICS Nexys:

MICS Nexys являє собою полікарбонатний корпус, в якому змонтовані наступні компоненти:
На лицьовій панелі:

Кнопка аварійної зупинки
Ключ включення і виключення модуля (ON/OFF)
Запобіжник
Три кнопки
РК дисплей

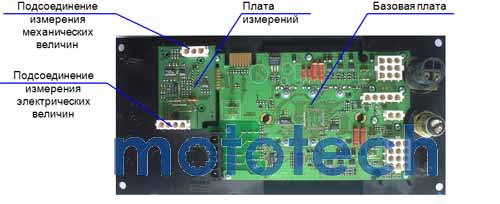

На задній стороні плати пульта управління SDMO Nexys:

Електронна плата з 5-ю коннекторами, які використовуються для підключення генераторної установки до модуля Nexys
Плата вимірювань, стандартна для установок від 40 кВА

Зворотний бік пульта управління SDMO Nexys

Світлові індикатори на пульті Nexys показують:

Живлення модуля включено (зелений, горить постійно)
Відбувся аварійний останов (ГУ аварійно зупинена з панелі управління або зовн. сигналом напр. пожежна сигналізація прим. ред.) (червоний, горить постійно)
Відображення фази запуску і стабілізації параметрів ГУ (зелений, блимає) і фази, коли ГУ нормально працює, чи готова до роботи (зелений, горить постійно)
Загальне попередження (помаранчовий, миготливий)
Загальна аварія (червоний, миготливий).

До стандартних конфігурацій можуть бути додані наступні опції:

Плата вимірювань (для ГУ потужність 30 кВА і менше)
Комплект для автоматичного запуску
Зовнішня команда на запуск
Набір контактів віддаленої сигналізації
Потенціометр підстроювання частоти обертання двигуна
Потенціометр підстроювання напруги
Звукова сигналізація
Додаткова кнопка аварійної сигналізації
Реле контролю напруги мережі (регульоване за часом і порогом спрацювання)
Диференціальний захист
Контроль опору ізоляції
Автоматична підкачка палива

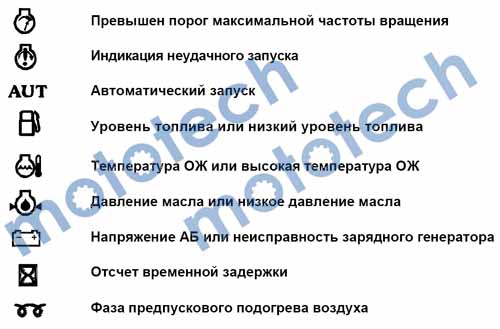

Піктограмна індикація на пульті управління NEXYS.

Індикація повідомлень на пульті управління Nexys

;
